Yolu çubuğu tasarımı düşük voltajlı şalterin performansını nasıl etkiler?

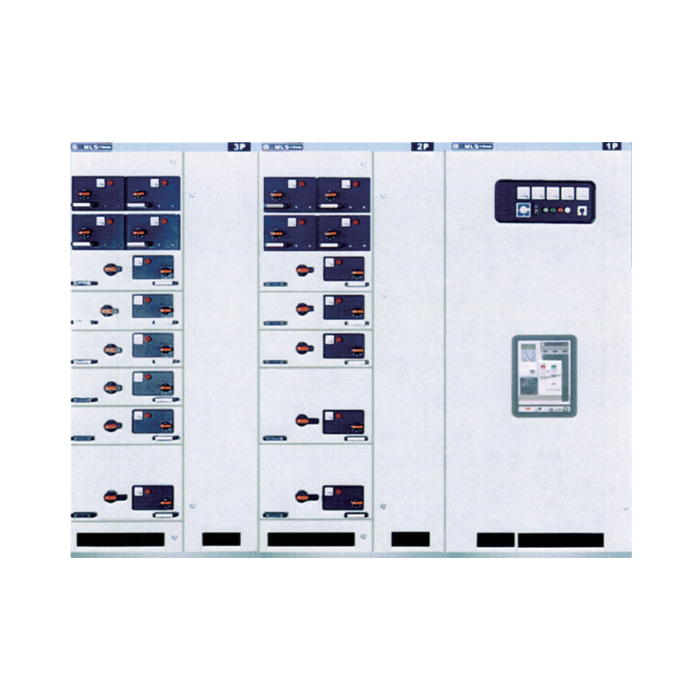

Otobüs çubuğu tasarımı, performans ve verimliliğinde önemli bir rol oynar. düşük voltajlı şalt . Otobüs çubuklarının tasarımı, akım taşıma kapasitesi, ısı dağılımı, kısa devre dayanma kabiliyeti ve genel güvenilirlik dahil olmak üzere anahtarlama işleminin çeşitli yönlerini etkiler. Otobüs çubuğu tasarımının bu faktörleri nasıl etkilediğini keşfedelim:

Akım taşıma kapasitesi:

Otobüs çubuklarının kesit alanı ve malzemesi akım taşıma kapasitelerini doğrudan etkiler. Daha büyük kesit alanları ve daha yüksek iletkenliğe sahip malzemeler (bakır gibi) minimum dirençli daha fazla akım akışına izin verir. Yolu çubuklarının uygun şekilde boyutlandırılması, aşırı ısıtma veya voltaj düşüşü olmadan nominal akımı işleyebilmelerini sağlar.

Isı dağılması:

Yolu çubuğu tasarımı, güvenli çalışma sıcaklıklarını korumak için çok önemli olan ısı dağılmasını etkiler. Isı dağılmasını etkileyen faktörler şunları içerir:

A) Yüzey alanı: Artan yüzey alanı ısı dağılmasını iyileştirir. Yüzgeç veya lamine yapıları olan otobüs çubuğu tasarımları soğutmayı artırabilir.

B) Malzeme: Bakır alüminyumdan daha iyi termal iletkenliğe sahiptir ve daha verimli ısı dağılmasına izin verir.

C) Havalandırma: Yolu çubukları ile havalandırma yuvalarının dahil edilmesi arasındaki uygun aralık, hava sirkülasyonunu ve soğutmayı iyileştirebilir.

Kısa devreye dayanma yeteneği:

Otobüs çubuğu tasarımı, kısa devre koşullarında mekanik ve termal gerilmelere dayanmalıdır. Kısa devre performansı etkileyen faktörler şunları içerir:

A) Kesitsel alan: Daha büyük kesitler daha iyi mekanik mukavemet ve termal kapasite sağlar.

B) Destek yapısı: Uygun izolatör destekleri ve destekleme yardımı, hata koşullarında elektromanyetik kuvvetlere dayanmaktadır.

C) Malzeme Gücü: Malzeme seçimi, otobüs çubuğunun mekanik streslere dayanma yeteneğini etkiler.

Voltaj düşüşü:

Bus çubuklarının tasarımı, şalt üzerindeki voltaj düşüşünü etkiler. Güç kalitesini korumak için voltaj düşüşünü en aza indirmek esastır. Voltaj düşüşünü etkileyen faktörler şunları içerir:

A) Uzunluk: Daha kısa veri yolu çubuğu çalışır voltaj düşüşünü azaltır.

B) Kesitsel alan: Daha büyük kesitler direnci ve voltaj düşüşünü azaltır.

C) Malzeme İletkenliği: Bakır gibi daha yüksek iletkenlik malzemeleri voltaj düşüşünü en aza indirir.

Yalıtım Koordinasyonu:

Otobüs çubuğu tasarımı, flaşları önlemek ve güvenli boşlukları korumak için uygun yalıtım koordinasyonunu dikkate almalıdır. Bu şunları içerir:

A) Yalıtım Malzemesi Seçimi

b) Sürünme ve boşluk mesafeleri

c) Yalıtım bariyerleri ve örtüler

Esneklik ve modülerlik:

Modern otobüs çubuğu tasarımları, şalterin daha kolay kurulum, bakımı ve gelecekteki genişlemesini sağlamak için genellikle modüler bileşenler ve esnek bağlantılar içerir.

Elektromanyetik uyumluluk (EMC):

Yolu çubuklarının düzenlenmesi ve korunması elektromanyetik paraziti (EMI) ve elektromanyetik uyumluluğu etkileyebilir. Uygun tasarım EMI'yi en aza indirebilir ve genel sistem performansını artırabilir.

Maliyet etkinliği:

Performans standartlarını korurken, otobüs çubuğu tasarımı da maliyet etkinliğini göz önünde bulundurur. Bu, maddi kullanımın optimize edilmesini, üretim süreçlerini basitleştirmeyi ve performansı ekonomik kısıtlamalarla dengelemeyi içerebilir.

Çevresel Faktörler:

Otobüs çubuğu tasarımı, nem, sıcaklık varyasyonları ve korozif atmosferlere potansiyel maruz kalma gibi çevresel koşulları hesaba katmalıdır. Bu, malzeme seçimini ve koruyucu kaplamaları etkiler.

Güvenlik ve Erişilebilirlik:

Tasarım, uygun yalıtım, net etiketleme ve muayene ve test için erişilebilirlik dahil olmak üzere güvenli çalışma ve bakımı kolaylaştırmalıdır.

Bus çubuğu tasarımı, düşük voltajlı şalt performansının kritik bir yönüdür. Şalterin güvenli, güvenilir ve verimli çalışmasını sağlamak için elektrik, termal, mekanik ve ekonomik faktörlerin dikkatli bir şekilde değerlendirilmesini gerektirir. Uygun tasarım, maliyet etkinliğini ve ilgili standartlara ve düzenlemelere uyumu korurken akım taşıma kapasitesini, ısı dağılmasını, kısa devreye dayanma kapasitesini ve genel sistem performansını optimize eder.3
